Χαρακτηριστικά και χρήσεις των ρουλεμάν με μπάλες βαθιάς αυλάκωσης, ρουλεμάν γωνιακής επαφής και ρουλεμάν ώθησης

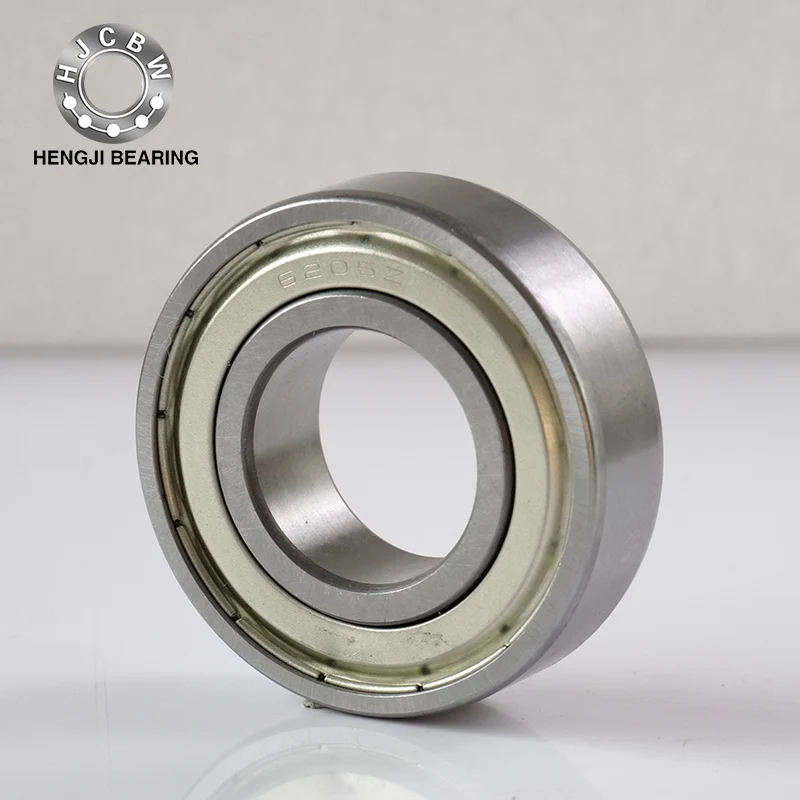

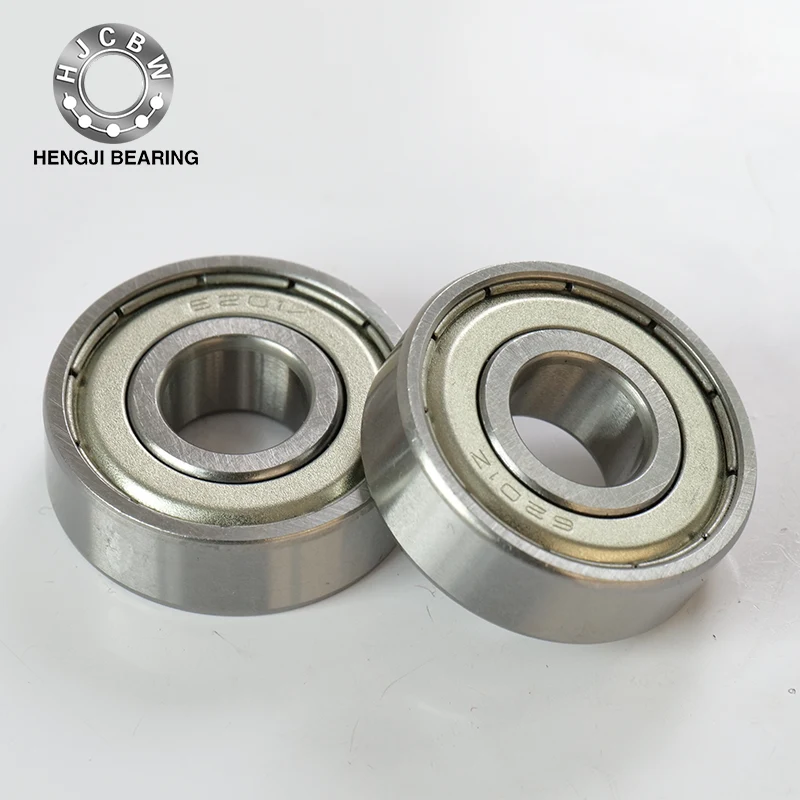

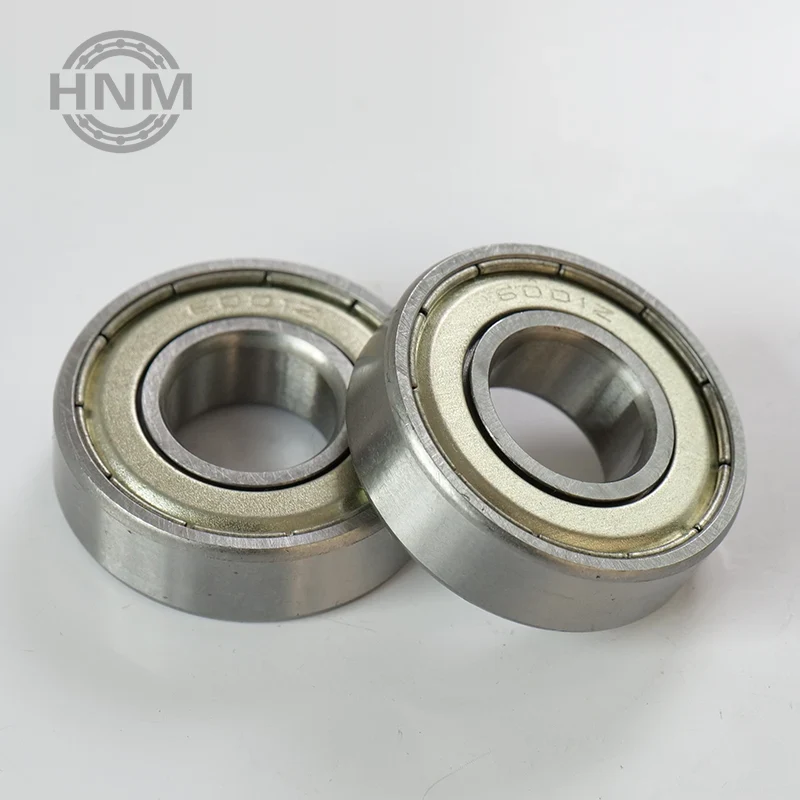

Βαθιά με μπάλα ρουλεμάν

Χαρακτηριστικά:Βαθιά με μπάλα ρουλεμάνείναι αντιπροσωπευτικά κυλιόμενα ρουλεμάν με ένα ευρύ φάσμα χρήσεων. Μπορούν να αντέξουν τα ακτινικά φορτία και τα αμφίδρομα αξονικά φορτία και είναι κατάλληλα για εφαρμογές που απαιτούν χαμηλή θόρυβο, περιστροφή υψηλής ταχύτητας και χαμηλή δόνηση. Τα σφραγισμένα ρουλεμάν με καλύμματα σκόνης από χάλυβα ή σφραγίδες από καουτσούκ είναι προετοιμασμένες με κατάλληλη ποσότητα λίπους. Τα έδρανα με δακτυλίους ή φλάντζες στους εξωτερικούς δακτυλίους είναι εύκολο να εντοπιστούν αξονικά και να εγκατασταθούν στο περίβλημα. Οι διαστάσεις των ρουλεμάν υψηλής φόρτωσης είναι οι ίδιες με αυτές των τυποποιημένων ρουλεμάν, αλλά υπάρχει μια αυλάκωση γέμισης στους εσωτερικούς και εξωτερικούς δακτυλίους, γεγονός που αυξάνει τον αριθμό των μπάλες και το ονομαστικό φορτίο.

Κυρίως εφαρμοστέα κλουβιά: κλουβιά σφράγισης χάλυβα (κυματομορφή, σχήμα στεφάνης ... Μονή σειρά, σχήμα S ... Διπλή σειρά), κράμα χαλκού ή κλωβούς κοπής ρητίνης, συνθετική ρητίνη διαμορφωμένα κλωβούς.

Κύριες χρήσεις: Αυτοκίνητα: πίσω τροχοί, κιβώτια ταχυτήτων και εξαρτήματα ηλεκτρικών συσκευών.

Ηλεκτρικά: κινητήρες γενικής χρήσης, οικιακές συσκευές.

Άλλοι: όργανα, μηχανές εσωτερικής καύσης, μηχανήματα κατασκευής, σιδηροδρομικά οχήματα, μηχανήματα φόρτωσης και εκφόρτωσης, γεωργικά μηχανήματα, διάφορα βιομηχανικά μηχανήματα.

Ρουλεμάν γωνίας επαφής

Χαρακτηριστικά: Υπάρχει μια γωνία επαφής μεταξύ του δακτυλίου και της μπάλας. Οι τυπικές γωνίες επαφής είναι 15 °, 30 ° και 40 °. Όσο μικρότερη είναι η γωνία επαφής, τόσο πιο ευνοϊκή για την περιστροφή υψηλής ταχύτητας. Όσο μεγαλύτερη είναι η γωνία επαφής, τόσο μεγαλύτερη είναι η αξονική χωρητικότητα φορτίου. Τα ρουλεμάν μιας σειράς μπορούν να αντέξουν τα ακτινικά φορτία και τα μονοκατευθυντικά αξονικά φορτία. Ο συνδυασμός DB, ο συνδυασμός DF και τα έδρανα διπλής σειράς μπορούν να αντέξουν τα ακτινικά φορτία και τα αμφίδρομα αξονικά φορτία. Ο συνδυασμός DT είναι κατάλληλος για περιπτώσεις όπου το μονόδρομο αξονικό φορτίο είναι μεγάλο και το ονομαστικό φορτίο ενός μόνο ρουλεμάν είναι ανεπαρκές. Τα ρουλεμάν τύπου ACH υψηλής ταχύτητας έχουν μια μικρή διάμετρο μπάλας και ένα μεγάλο αριθμό μπάλες. Χρησιμοποιούνται ως επί το πλείστον σε άξονες εργαλειομηχανών. Τα ρουλεμάν γωνιακής επαφής είναι κατάλληλα για περιστροφή υψηλής ταχύτητας και υψηλής ακρίβειας. Η δομή είναι ότι δύο ρουλεμάν γωνιακής επαφής με μία σειρά συνδυάζονται στην πλάτη μοιράζονται τους εσωτερικούς και εξωτερικούς δακτυλίους, τα οποία μπορούν να αντέξουν τα ακτινικά φορτία και τα αμφίδρομα αξονικά φορτία. Υπάρχουν επίσης σφραγισμένοι τύποι χωρίς να γεμίζουν τα ρουλεμάν αυλάκωσης.

Κυρίως εφαρμοστέα κλουβιά: κλουβιά σφράγισης από χάλυβα (σχήμα κύπελλο ... Μονή σειρά, σχήμα S, σχήμα στεφάνης ... Διπλή σειρά), κράμα χαλκού ή κλωβούς κοπής φαινολικής ρητίνης, σχηματισμένα με συνθετική ρητίνη κλωβούς.

Κύριες χρήσεις: Ενιαία σειρά: Αξάρτες εργαλείων μηχανών, κινητήρες υψηλής συχνότητας, αεριοστρόβιλοι, φυγοκεντρικοί διαχωριστές, μικρά μπροστινά τροχούς αυτοκινήτων, διαφορικοί άξονες πινέων.

Διπλή σειρά: Αντλίες λαδιού, ανεμιστήρες ρίζας, αεροσυμπιεστές, διάφορα κιβώτια ταχυτήτων, αντλίες έγχυσης καυσίμου, μηχανήματα εκτύπωσης.

Ρουλεμάν chrust ball

Χαρακτηριστικά: Αποτελείται από ένα δαχτυλίδι διαδρομής σε σχήμα πλυντηρίου με μια διαδρομή, μια μπάλα και ένα συγκρότημα κλουβιών. Ο δακτύλιος αγώνα που ταιριάζει με τον άξονα ονομάζεται δακτύλιος άξονα και ο δακτύλιος διαδρομής που ταιριάζει με το περίβλημα ονομάζεται δακτύλιος καθίσματος. Για αμφίδρομα ρουλεμάν, ο μεσαίος δακτύλιος ταιριάζει με τον άξονα. Το μονόδρομο ρουλεμάν μπορεί να αντέξει τα αξονικά φορτία μονής κατεύθυνσης και το αμφίδρομο ρουλεμάν μπορεί να αντέξει τα αμφίδρομα αξονικά φορτία (ούτε μπορεί να αντέξει τα ακτινικά φορτία).

Κυρίως εφαρμοστέα κλουβιά: κλουβιά σφράγισης από χάλυβα, κράμα χαλκού ή κλωβούς κοπής φαινολικής ρητίνης, σχηματίζονται συνθετικά ρητίνη κλουβιά.

Κύριες χρήσεις: καρφίτσες τιμονιού αυτοκινήτων, άξονες εργαλειομηχανών.
