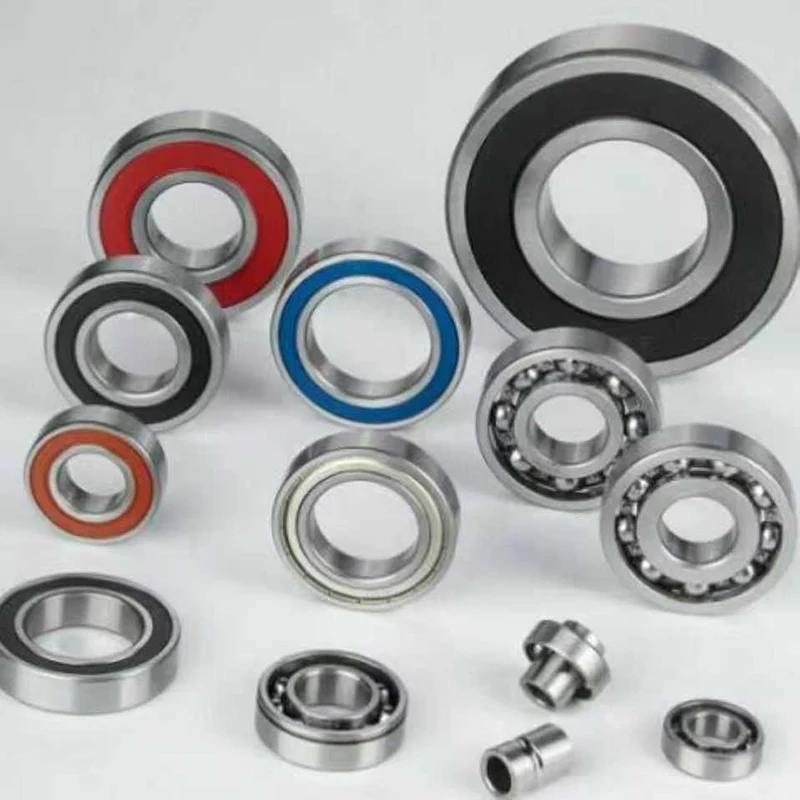

Πότε ένα μη τυποποιημένο ρουλεμάν έχει περισσότερο νόημα από ένα εξάρτημα καταλόγου;

2025-11-10 0 Αφήστε μου ένα μήνυμα

Βρίσκομαι στην ίδια στιγμή σε πολλά έργα: το σχέδιο έχει σχεδόν ολοκληρωθεί, το δείγμα εξέδρας λειτουργεί και ένα τυπικό εξάρτημα σχεδόν ταιριάζει, αλλά όχι αρκετά. Τότε είναι που ένα προσεκτικά καθορισμένοΜη τυποποιημένο ρουλεμάνπαύει να είναι πολυτέλεια και γίνεται ο συντομότερος δρόμος για εκτόξευση. Με την πάροδο του χρόνου και μετά από αρκετές ομαλές κατασκευές με συνεργάτες όπωςρουλεμάν HENGJI, έμαθα πώς να κάνω την προσαρμοσμένη διαδρομή προβλέψιμη, με επίγνωση του κόστους και αρκετά γρήγορη για πραγματικές προθεσμίες.

Ποια καθημερινά προβλήματα με ωθούν συνήθως σε μια μη τυπική επιλογή;

Χρειάζομαι ένα λεπτότερο τμήμα ή ένα ύψος ώμου που να καθαρίζει ένα πλευρό του περιβλήματος χωρίς να ξαναδουλέψει το καλούπι.
Τα όρια θορύβου είναι αυστηρά και η τυπική στεγανοποίηση σέρνεται πάρα πολύ στις στοχευόμενες στροφές ανά λεπτό.
Η διάβρωση ή το πλύσιμο σκοτώνει τον χάλυβα καταλόγου, αλλά το πλήρες κεραμικό είναι υπερβολικό για τον προϋπολογισμό.
Η αξονική προφόρτιση πρέπει να ρυθμιστεί στο εργοστάσιο, έτσι ώστε η ομάδα μου να αποφύγει τις ταλαιπωρίες στη γραμμή.
Πρέπει να συνδυάσω μια φλάντζα, μια μη τυπική λοξότμηση και ένα ειδικό γράσο για να περάσω τις δοκιμές αντοχής.

Ποιοι μοχλοί σχεδιασμού κοστίζουν περισσότερο και πώς μπορώ να τους ανταλλάξω;

Όταν σχεδιάζω ένα custom, ξεκινάω με τους λίγους μοχλούς που κυριαρχούν στην τιμή και τον χρόνο παράδοσης. Η σωστή λήψη τους κρατά όλα τα άλλα λογικά.

Μοχλός σχεδίασης	Τυπικές επιλογές	Επίδραση που πραγματικά βλέπω
Γεωμετρία δακτυλίου	Λεπτής διατομής, OD με φλάντζα, αυλάκωση με κούμπωμα, προσαρμοσμένος ώμος	Ο χρόνος κατεργασίας αυξάνεται γρήγορα με βαθιές αυλακώσεις. Οι φλάντζες προσθέτουν μία ρύθμιση αλλά συχνά εξοικονομούν κόστος στέγασης
Στοιχεία κύλισης	Ατσάλι, κεραμικό υβριδικό, πλήρες κεραμικό	Το Hybrid μειώνει τη θερμότητα και τον θόρυβο σε υψηλές στροφές ανά λεπτό. Το πλήρες κεραμικό είναι εξειδικευμένο και ακριβό αλλά ασυναγώνιστο στα διαβρωτικά
Τύπος σφραγίδας	Ασπίδες ZZ, σφράγιση επαφής RS, σφράγισμα χαμηλής οπισθέλκουσας RZ, λαβύρινθος	Οι σφραγίδες επαφής προστατεύουν καλύτερα αλλά τρώνε ταχύτητα. Οι σφραγίδες χαμηλής οπισθέλκουσας περνούν τις δοκιμές θορύβου και διατηρούν την απόδοση
Γράσο	Γενικής χρήσης, H1 ποιότητας τροφίμων, πολυουρία υψηλής θερμοκρασίας, χαμηλού θορύβου	Το γράσο μπορεί να αλλάξει τον θόρυβο κατά ολόκληρες ζώνες dB. Το H1 είναι απαραίτητο για τις σειρές τροφίμων και καλλυντικών
Κατηγορία ανοχής	ISO P0–P5 ή ABEC 1–5	Οι αυστηρότερες κατηγορίες βοηθούν στην εξάντληση αλλά αυξάνουν τον κίνδυνο σκραπ. Σφίγγω μόνο εκεί που κινείται τα αποτελέσματα των δοκιμών
MOQ και θερμική επεξεργασία	Μικρή παρτίδα μέσω σκλήρυνσης έναντι παρτίδας	Μικρές δοκιμές ταχύτητας MOQ. Η σκλήρυνση κατά παρτίδες μειώνει το κόστος μονάδας μετά την κατάψυξη του DFM

Πώς μπορώ να καθορίσω διαστάσεις χωρίς να περιορίζω υπερβολικά τον προμηθευτή;

Κλειδώνω μόνο τις προσαρμογές που αγγίζουν το stack-up μου: προσαρμογή ID, εφαρμογή OD, ύψος ώμου, πάχος φλάντζας.
Δηλώνω το runout και το αξονικό παιχνίδι ως λειτουργικούς αριθμούς, όχι παντού γενικά μικρά.
Δίνω ανοχές στο περίβλημα και στον άξονα, ώστε ο κατασκευαστής ρουλεμάν να μπορεί να ισορροπήσει το σύστημα.

Χαρακτηριστικό	Πρακτική ανοχή ζητώ	Γιατί λειτουργεί
Διάτρηση ταυτότητας	g6 ή πιο σφιχτό αν χρειάζεται για προφόρτιση	Κρατάει την πίεση χωρίς να προκαλεί μώλωπες στον αυτοκινητόδρομο
ΤΟΥ	Πρότυπο P0 εκτός εάν το περίβλημα είναι πλαστικό, στη συνέχεια χαλαρώστε ελαφρώς	Αποτρέπει τον ερπυσμό ενώ διαχειρίζεται τη θερμική ανάπτυξη
Εκτέλεση TIR	≤ 10–20 μm για μικρά μεγέθη	Αρκετά καλό για αθόρυβη περιστροφή χωρίς να κυνηγάει τα σημάδια του εργαλείου
Αξονικό παιχνίδι	Στόχος 0–5 μm για προφορτωμένα συγκροτήματα	Δίνει ακαμψία χωρίς θερμότητα στην ταχύτητα

Ποια υλικά και επιστρώσεις μπορώ να αναζητήσω σε δύσκολα περιβάλλοντα;

440C / 420 ανοξείδωτοόταν υπάρχουν απορρυπαντικά ή ελαφρά διαβρωτικά.
Υβριδικό κεραμικό(μπάλες Si3N4) όταν η ταχύτητα και η χαμηλή θερμότητα υπερισχύουν όλων των άλλων.
Πλήρες κεραμικόγια ισχυρά οξέα, κενό ή μη μαγνητικές ανάγκες.
Δακτύλιοι από ατσάλι με επικάλυψημε φωσφορικό ή DLC αν θέλω σκληρότητα χάλυβα με επιπλέον αντοχή στη φθορά.

Πώς αλλάζουν οι επιλογές στεγανοποίησης και λίπανσης την ταχύτητα, τον θόρυβο και τη διάρκεια ζωής;

Οι σφραγίδες επαφής περνούν δοκιμές IP και πιτσιλίσματος, αλλά μειώνουν τις κορυφαίες στροφές ανά λεπτό. Αλλάζω με στεγανοποιητικά χαμηλής οπισθέλκουσας με αθόρυβα καταναλωτικά προϊόντα.
Τα γράσα που ρυθμίζονται με θόρυβο ξυρίζουν dB και περνούν υποκειμενικούς ελέγχους ήχου σε ήσυχα δωμάτια.
Τα γράσα για τρόφιμα H1 κρατούν τους ελεγκτές ευχαριστημένους. γράσα υψηλής θερμοκρασίας επιβιώνουν σε δοκιμές θερμικής εμποτισμού χωρίς αιμορραγία.

Πώς μπορώ να εξαλείψω τον κίνδυνο κατασκευής και τον χρόνο παράδοσης προτού δεσμευτώ;

Στέλνω ένα απλό PDF με τα λίγα κρίσιμα τονισμένα και ένα μοντέλο STEP για ελέγχους παρεμβολών.
Ζητώ πρώτα μια πρωτότυπη διαδρομή και δεύτερη διαδρομή παραγωγής, ώστε το κόστος και το χρονοδιάγραμμα να είναι ξεκάθαρα.
Ζητώ CPK για ένα ή δύο χαρακτηριστικά που διέπουν πραγματικά την αποτυχία μου.

Στάδιο	Αυτό που ζητάω	Γιατί εξοικονομεί χρόνο
Πρωτότυπο	Μικρό οικόπεδο με φωτιστικά καταστήματος	Αποδεικνύει τη γεωμετρία χωρίς να περιμένει πλήρη εξοπλισμό
Πιλότος	Προπαραγωγή με σχεδόν τελική θερμική επεξεργασία και γράσο	Εξαλείφει τα δεδομένα θορύβου και ζωής
Αναβαθμίδα	Σχέδιο τελικού ελέγχου διαδικασίας και PPAP εάν χρειάζεται	Κλειδώνει την επαναληψιμότητα πριν από τις κλίμακες παραγγελίας αγοράς

Πού εισχωρούν τα κρυφά κόστη και πώς μπορώ να τα αποφύγω;

Η επανεπεξεργασία περιβλημάτων για την τοποθέτηση ενός τυπικού εξαρτήματος κοστίζει περισσότερο από την προσθήκη μιας φλάντζας στο ρουλεμάν από την αρχή.
Υπερ-σφιχτές ανοχές ακίδα σκραπ? Σφίγγω μόνο εκεί που το απαιτούν τα δεδομένα της δοκιμής μου.
Λάθος γράσο προκαλεί επαναληπτικές δοκιμές. Ταιριάζω το γράσο με τους στόχους θερμοκρασίας, ταχύτητας και ακουστικής εκ των προτέρων.
Οι καθυστερημένες αλλαγές σφράγισης κυματίζονται μέσω του θορύβου και της ροπής. Παγώνω τον τύπο στεγανοποίησης πριν από τη λειτουργία του πιλότου.

Ποια γρήγορη λίστα ελέγχου με βοηθά να ενημερώσω γρήγορα έναν προμηθευτή;

Κύκλος λειτουργίας και κορυφαίες στροφές
Ακτινικά και αξονικά φορτία με συντελεστή ασφαλείας
Θερμοκρασία περιβάλλοντος και αιχμής, χημικά ή λεπτομέρειες πλύσης
Στοχευόμενος θόρυβος ή παράθυρο ροπής και μέθοδος δοκιμής
Κρίσιμες προσαρμογές και επιτρεπόμενο αξονικό παιχνίδι
Αναμενόμενο MOQ, ζώνη τιμής στόχου, επιθυμητός χρόνος παράδοσης

Γιατί επέλεξα μια μη τυπική διαδρομή σε αυτά τα σύντομα σενάρια;

Καταναλωτική συσκευή— Μια τσιμούχα RZ χαμηλής οπισθέλκουσας και γράσο ρυθμισμένο με θόρυβο έκαναν τον κινητήρα να ακούγεται «premium» χωρίς να ανυψώνει το BOM αλλού.
Γραμμή συσκευασίας τροφίμων— Οι ανοξείδωτοι δακτύλιοι, το γράσο H1 και μια φλάντζα απέφυγαν μια δαπανηρή αναθεώρηση του περιβλήματος και πέρασαν τον έλεγχο.
Συμπαγής άρθρωση ρομπότ— Προφίλ λεπτής διατομής με εργοστασιακή προφόρτιση παρεχόμενη ακαμψία χωρίς ογκώδεις ροδέλες.

Πώς μπορούμε να μιλήσουμε για τα επόμενα βήματα;

Εάν το σχέδιό σας φαίνεται "σχεδόν σωστό", αλλά το τελευταίο χιλιοστό δεν συνεργάζεται, μια εστιασμένη μη τυπική προσαρμογή μπορεί να σώσει το χρονοδιάγραμμα χωρίς να ανατινάξει το κόστος. Μοιραστείτε τους βασικούς σας περιορισμούς και θα τους αντιστοιχίσω σε μια οικοδομήσιμη, ελεγχόμενη προδιαγραφή ρουλεμάν και θα δημιουργήσω ένα πιλοτικό σχέδιο. Εάν θέλετε δείγματα, τιμές ή γρήγορη αναθεώρηση DFM, παρακαλούμεεπικοινωνήστε μαζί μαςκαιαφήστε μια έρευναμε το φορτίο, την ταχύτητα, το περιβάλλον και τον χρόνο παράδοσης στόχου σας. Ας λύσουμε την εφαρμογή, τον θόρυβο και τη ζωή με ένα πέρασμα — απλώστε το χέρι καιεπικοινωνήστε μαζί μαςσήμερα.
